一、  设备使用环境

1. 抗震设防烈度：6度，加速度0.05g。

2. 环境温度：-10ºC～45ºC（不结冰）。

3. 相对湿度：≤80%，不结露。

4. 设备噪声：≤84dB，符合相关国际标准。

5. 作业区域里不应该有以下气体和粒子：可燃性气体､腐蚀性气体，油性粒子及水气，粉尘。

6. 地面基础：甲方负责项目的土建设施和设备基础（含设备所需预埋和管道预埋、电缆井等），乙方负责提供具体的土建基础需求供甲方配合设计、施工

二、  设备作业对象

拣选产品出库，余盘入库

三、  设备供电要求

1. 电力网络为TN-S网络（三相五线制）。

2. 在下列供电条件下系统应能满负荷正常运行：

●电压：三相380VAC，±10%，单相220VAC，±10%。

●交流电频率：50Hz±0.5Hz。

3. 用户负责将380VAC动力电源从配电房引至现场总配电柜（我方提供）内主令开关上端，我方提供配电箱容量设计，具体电路自行设计。

4. 建筑接地系统，采用生产设备工作接地、保护接地和建筑的防雷接地连接在一起，即采用联合接地方式，联合接地的电阻值要求不大于4Ω。

四、  气源及场地要求

1. 压缩空气、特种气接入用户厂房立柱并安装截止阀；

2. 不结露，压缩空气压力：0.6-0.8Mpa；每分钟气量＞２００升；

3. 净空高度：＞6.5m；

4. 车间地面为混凝土地面，每平米承载力>3 吨；

5. 地面平整，每5米距离高度差应 <2mm;

五、  设计制造执行的主要标准

1. GB/T 31052.10-2016 起重机械检查与维护规程 第10部分：轻小型起重设备

2. GB/T 5972 起重机 钢丝绳 保养、维护、安装、检验和报废

3. GB 6067.1-2010 起重机械安全规程 第1部分：总则

4. GB/T 10051.2 起重吊钩 第2部分：锻造吊钩技术条件

5. GB/T 10051.3 起重吊钩 第3部分：锻造吊钩使用检查

6. GB/T 31052.1-2014 起重机械 检查与维护规程 第1部分：总则

7. GB/T 5226.1-2019机械电气安全 机械电气设备 第1部分:通用技术条件

8. GB/T 37415-2019 桁架式机器人通用技术条件

9. GB/T 12642-2013 工业机器人 性能规范及其试验方法

10. GB 11291.2-2013 机器人与机器人装备 工业机器人的安全 要求 第2部分_机器人系统

11. GB 11291.1-2011 工业环境用机器人  安全要求  第1部分：机器人

12. GB/T 17421.2-2000 机床检验通则 第2部分_数控轴线的定位精度和重复定位精度的确定

六、  设备规格

1.  参数表

2.  工作制

3.  噪音

4.  结构材质

5.  驱动方式

6.  设备喷涂及颜色

7.  备品备件清单

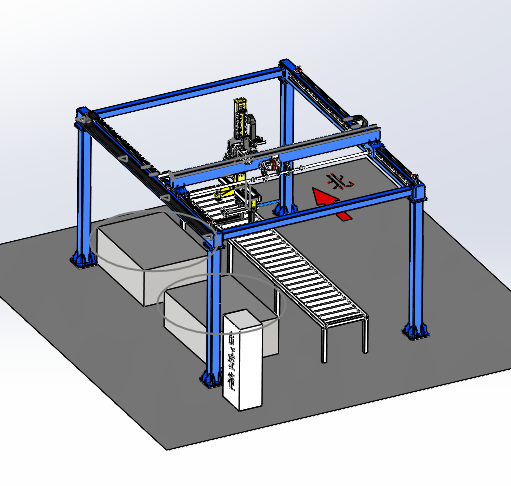

9.总装轴测图：

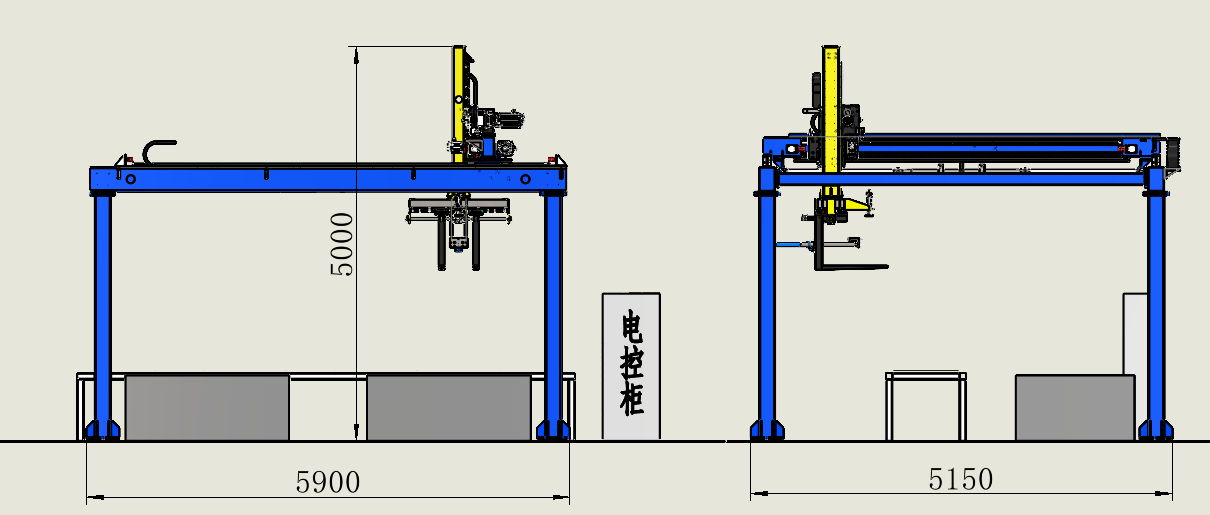

10. 尺寸图
