一、 设备使用环境

1) 抗震设防烈度：6度，加速度0.05g。

2) 环境温度：-10ºC～45ºC（不结冰）。

3) 相对湿度：≤80%，不结露。

4) 设备噪声：≤75dB，符合相关国际标准。

5) 作业区域里不应该有以下气体和粒子：可燃性气体､腐蚀性气体，油性粒子及水气，粉尘。

6) 地面基础：甲方负责项目的土建设施和设备基础（含设备所需预埋和管道预埋、电缆井等），乙方负责提供具体的土建基础需求供甲方配合设计、施工

二、 设备作业对象

1) 空托盘（钢制）： L1300×W800×H150mm；（定制托盘，含活动机械限位）

2) 托盘货物（含货物）：L1300×W800×H900mm

三、 设备供电要求

1) 电力网络为TN-S网络（三相五线制）。

2) 在下列供电条件下系统应能满负荷正常运行：

l 电压：三相380VAC，±10%，单相220VAC，±10%。

l 交流电频率：50Hz。

3) 用户负责将380VAC动力电源从配电房引至现场总配电柜（我方提供）内主令开关上端，我方提供配电箱容量设计，具体电路自行设计。

4) 建筑接地系统，采用生产设备工作接地、保护接地和建筑的防雷接地连接在一起，即采用联合接地方式，联合接地的电阻值要求不大于4Ω。

四、 气源及场地要求

1) 压缩空气、特种气接入用户厂房立柱并安装截止阀；

2) 不结露，压缩空气压力：0.6-0.8Mpa；每分钟气量＞２００升；

3) 净空高度：＞3.6m；

4) 车间地面为混凝土地面，每平米承载力>5 吨；

5) 地面平整，每5米 距离 高度差应 <2mm;

五、 设计制造执行的主要标准

1) GB/T 17162-97《机床 速度和进给量》

2) GB/T 17587-98滚珠丝杠副》

3) GB/T 3668《组合机床通用部件》

4) GB/T 6576-2002 《机床润滑系统》

5) JB/T5000《重型机械通用技术条件》

6) GB985-88《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸》

7) GB986-88《埋弧焊焊坡口的基本形式和尺寸》

8) GB3323-87《钢融化焊对接接头射线照相和质量分级》

9) GB8923-88《涂装前表面锈蚀等级》

10) GB9286-88《色漆和清漆膜的划格试验》

11) JB2759-80《机电产品通用技术》

12) GB1497—85《低压电器基本标准》

六、 设备规格

1) 参数表

2) 生产节拍及工作制

生产节拍：大于45桶/时（含视觉识别时间）；

工作制：8小时/班，2班/天，共工作16小时

3) 噪音

单体设备全速运行设备噪音≤75db

4) 结构材质

主体结构：Q235

5) 驱动方式

X Y Ｚ 轴：齿轮齿条

6) 设备喷涂及颜色

 7) 关键部件外购件清单

 8) 备品备件清单（质保期内所需备品备件表）

六、 模型尺寸图

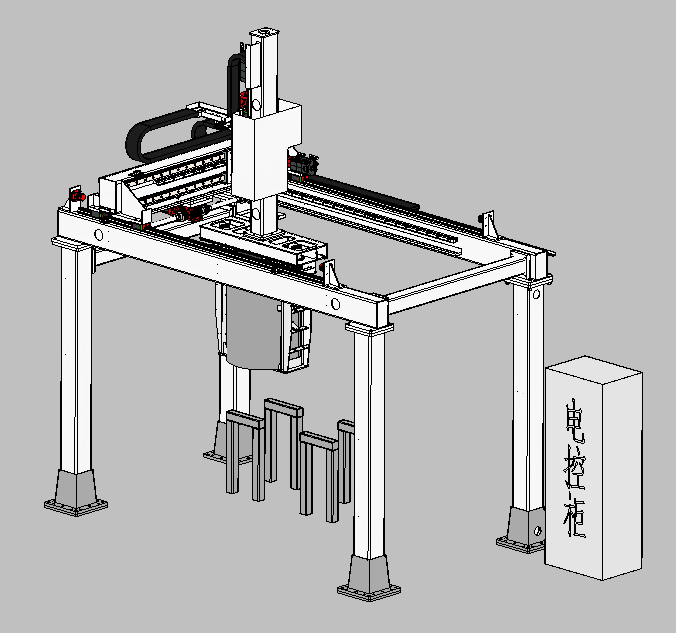

1) 总装轴侧图

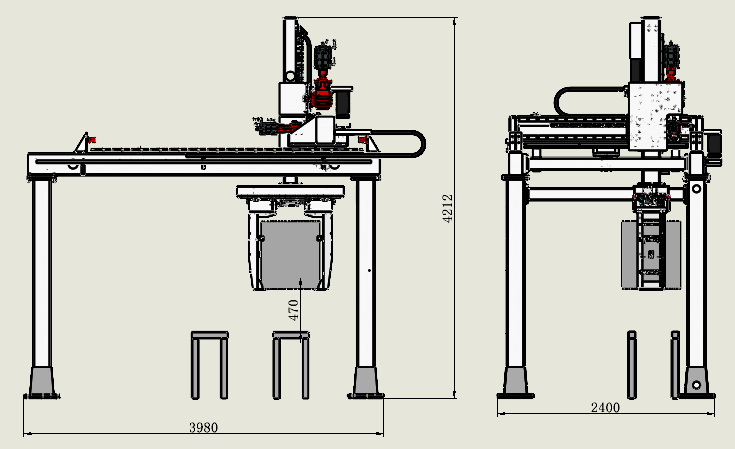

2)总装尺寸
